小電阻的大學問

電阻在我們的工作中比較常見，別小看這不起眼的電阻，里面有很多學問。

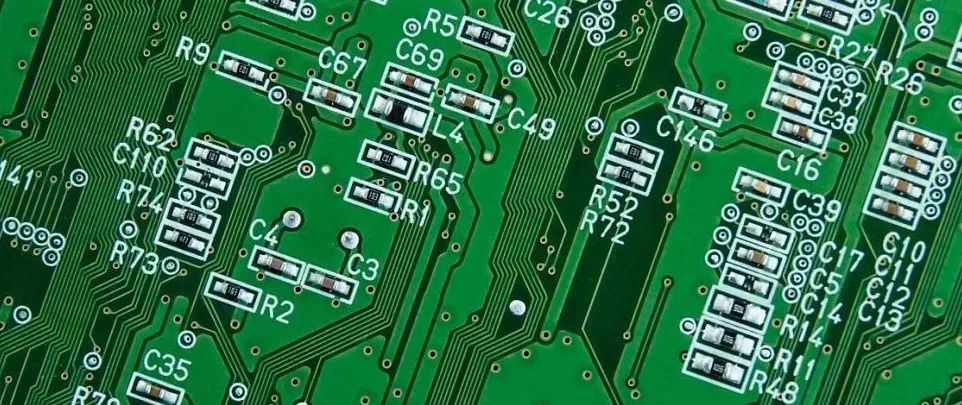

貼片電阻(SMD Resistor)，又名片式固定電阻器，是一種設計為貼片安裝的電阻器。

這些SMD電阻器通常比傳統的電阻器小得多，因此在電路板上占用的空間也小得多。

貼片電阻中的SMD部分是指表面貼裝器件，可以使用 “表面貼裝技術”（SMT）直接安裝到PCB電路板上。

表面貼裝技術的發明，既縮小了元器件的尺寸，又縮短了制造電路的時間。

SMD 電阻器通常只在專業制造的 PCB 中使用。

對于大多數自制電路，用到是比較經典的“通孔 “技術電阻。

使用通孔電阻的原因是，通孔電阻的安裝更加方便，不需要像貼片電阻那樣需要專門的設備。

貼片電阻計算器

如果你想快速找出你的SMD電阻值，可以利用貼片電阻計算器。

貼片電阻代碼

當看到一個SMD電阻時，你會注意到的前茅件事是，它們沒有像 “通孔 “電阻器那樣利用色帶系統。

原因是在較小的SMD電阻封裝上沒有足夠的空間來印刷色帶代碼。

為了應對這種情況，提出了三種新的代碼系統，兩種是根據IEC 60062:2016標準定義的，一種是四位數系統，一種是三位數系統。

第三種是早在2011年就停止運營的電子工業聯盟指定的名為 “EIA-96 “的編號系統。

下面將一步一步地介紹如何利用這些系統。

三位數SMD電阻碼系統

在這個系統中，前兩個數字定義了電阻的值。在這個數字系統中，第三位也是后面一位數字表示大于10歐姆的電阻值的乘數。

當一個SMD電阻低于10歐姆時，”R “字母用來定義小數點的位置。例如，一個8R3的貼片電阻定義了 “8.3 “歐姆的電阻值。

與色碼系統的乘數不同，這個數字系統的乘數表示該數字的十次方。例如，一個273的電阻，表示的是數學27×10^3。
