上海桐爾科技技術發展有限公司,在自動化表面貼裝線上，電路板若不平整，會引起定位不準，元器件無法插裝或貼裝到板子的孔和表面貼裝焊盤上，甚至?xí)矇淖詣硬逖b機。

裝上元器件的電路板焊接后發生彎曲，元件腳很難剪平整齊。板子也無法裝到機箱或機內的插座上，所以，裝配廠碰到板翹同樣是十分煩惱。

上海桐爾科技技術發展有限公司目前的表面貼裝技術正在朝著高精度、高速度、智能化方向發展，這就對作為各種元器件家園的 PCB 板提出了更高的平整度要求。

在 IPC 標準中特別指出帶有表面貼裝器件的 PCB 板允許的變形量為 0.75%，沒有表面貼裝的 PCB 板允許的變形量為 1.5%。

實際上，為滿足高精度和高速度貼裝的需求，部分電子裝配廠家對變形量的要求更加嚴格，如有要求允許的變形量為 0.5%，甚至有個別要求 0.3%。

PCB 板由銅箔、樹脂、玻璃布等材料組成，各材料物理和化學性能均不相同，壓合在一起后必然會產生熱應力殘留，導致變形。

同時在 PCB 的加工過程中，會經過高溫、機械切削、濕處理等各種流程，也會對板件變形產生重要影響，總之可以導致 PCB 板變形的原因復雜多樣，如何減少或消除由于材料特性不同或者加工引起的變形，成為 PCB 制造商面臨的復雜問題之一。

PCB板變形產生原因分析

上海桐爾科技技術發展有限公司PCB 板的變形需要從材料、結構、圖形分布、加工制程等幾個方面進行研究，文章將對可能產生變形的各種原因和改善方法進行分析和闡述。

電路板上的鋪銅面面積不均勻，會惡化板彎與板翹。

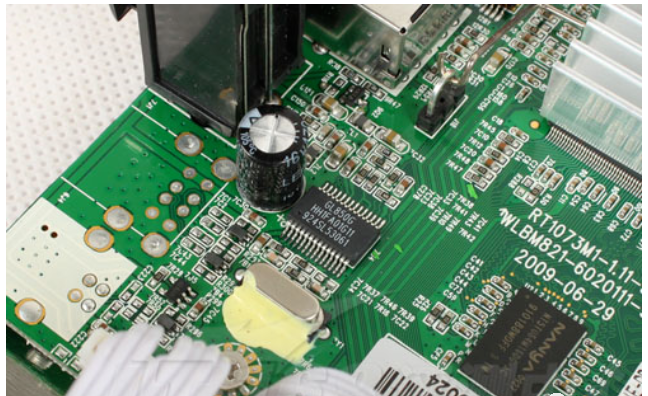

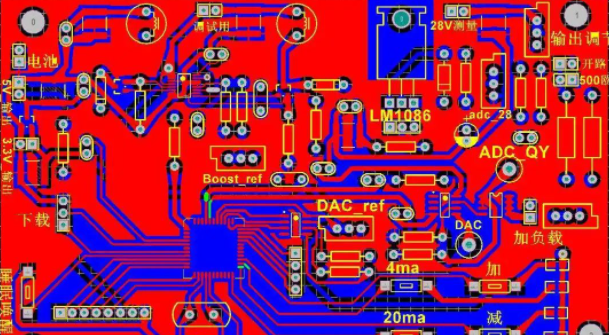

上海桐爾科技技術發展有限公司一般電路板上都會設計有大面積的銅箔來當作接地之用，有時候 Vcc 層也會有設計有大面積的銅箔，當這些大面積的銅箔不能均勻地分布在同一片電路板上的時候，就會造成吸熱與散熱速度不均勻的問題。

電路板當然也會熱脹冷縮，如果漲縮不能同時就會造成不同的應力而變形，這時候板子的溫度如果已經達到了 Tg 值的上限，板子就會開始軟化，造成的變形。

電路板上各層的連結點（vias，過孔）會限制板子漲縮 。

現今的電路板大多為多層板，而且層與層之間會有像鉚釘一樣的連接點，連結點又分為通孔、盲孔與埋孔，有連結點的地方會限制板子漲冷縮的效果，也會間接造成板彎與板翹。
