芯片是如何制造的

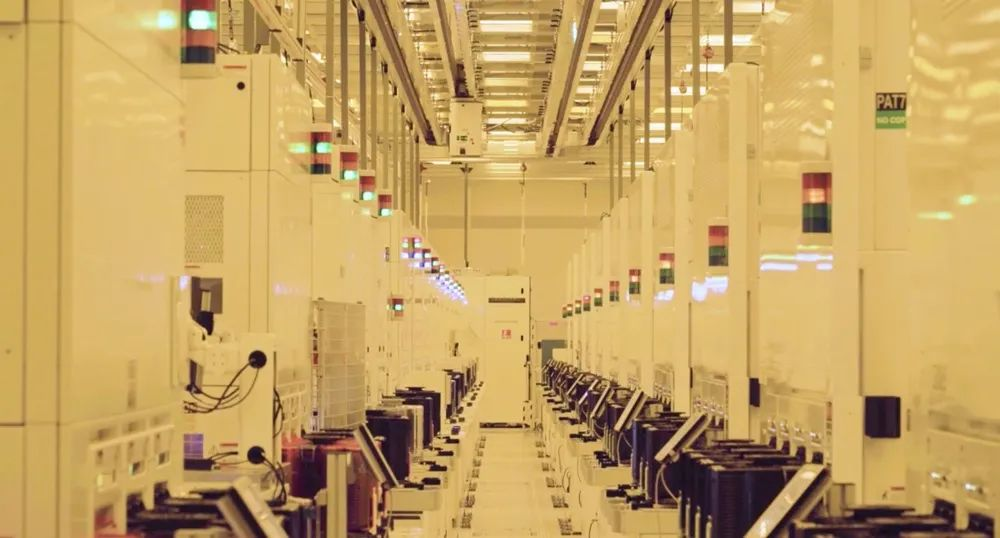

成排排列的機器接收裝滿芯片的容器，這些芯片被移入和移出這些系統進行處理。

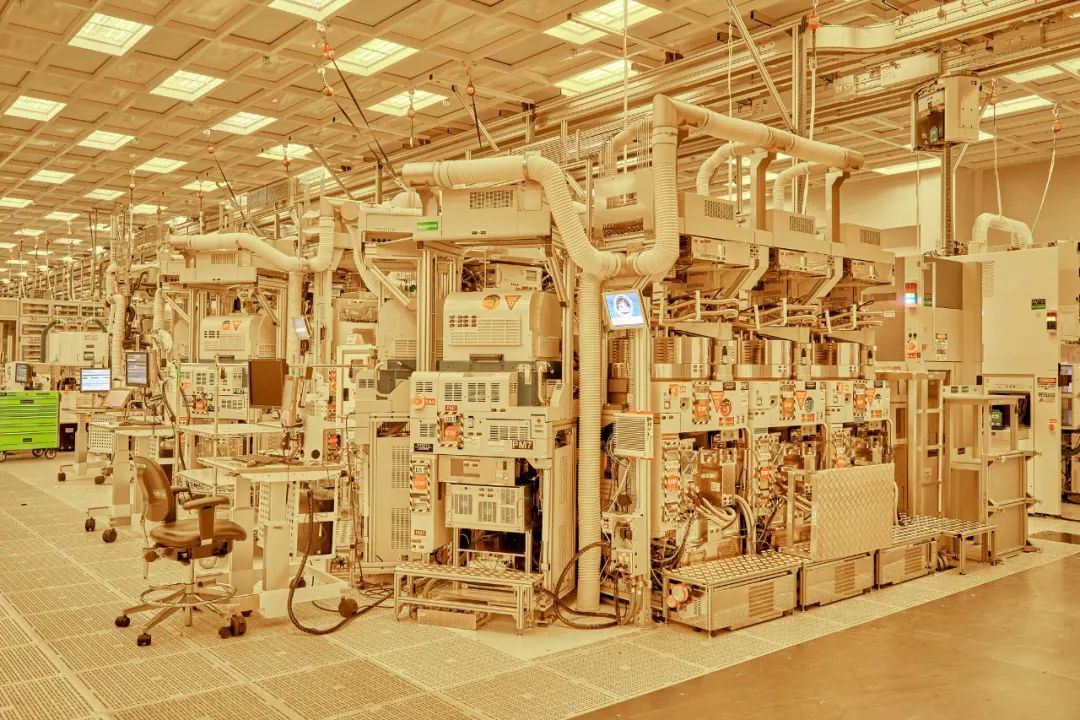

其中一臺機器用于在制造芯片時從硅晶片上蝕刻材料。



芯片制造商將越來越多的晶體管封裝到每一塊硅上，這就是為什么技術每年都在革新。這也是為什么新的芯片工廠要花費數十億美元，而很少有公司能負擔得起。



除了建造廠房和購置機器外，公司還必須花費巨資開發復雜的加工步驟，用平板大小的硅片來制造芯片——這就是為什么這些工廠被稱為“晶圓廠”。



巨大的機器在每個晶圓上設計芯片，然后沉積和蝕刻材料層來制造晶體管并將它們連接起來。在這些系統中，在自動高架軌道上的特殊吊艙中，一次可運送25片晶圓。



加工一塊晶圓需要數千個步驟，長達兩個月。近年來，臺積電已經為產量設定了節奏，運營著擁有四條或四條以上生產線的“千兆工廠”。市場研究公司估計，每個工廠每月可以加工10萬片以上的晶圓。他估計，英特爾在亞利桑那州的兩家計劃投資100億美元的工廠每個月的生產能力約為4萬個晶圓。



芯片如何封裝

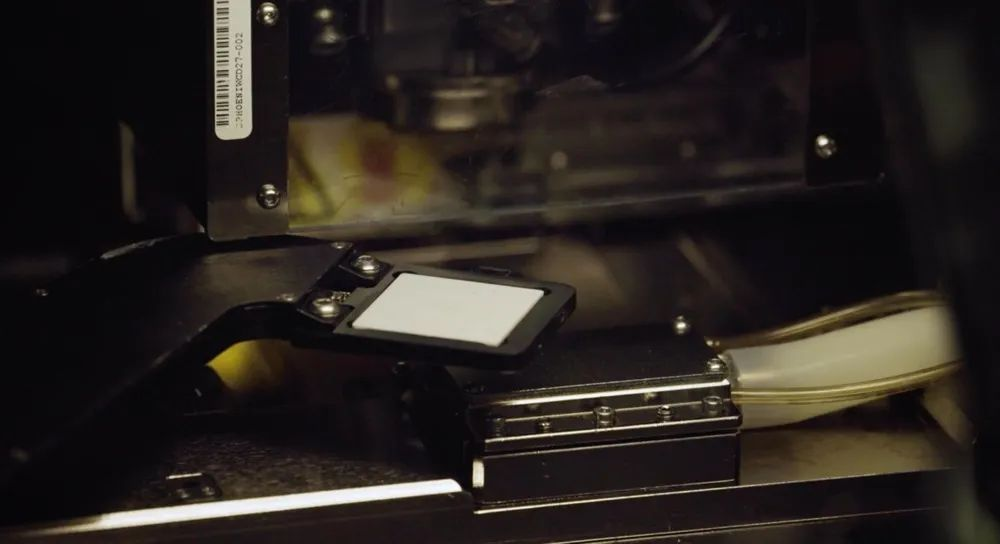

使用新技術堆疊芯片，然后進行封裝。

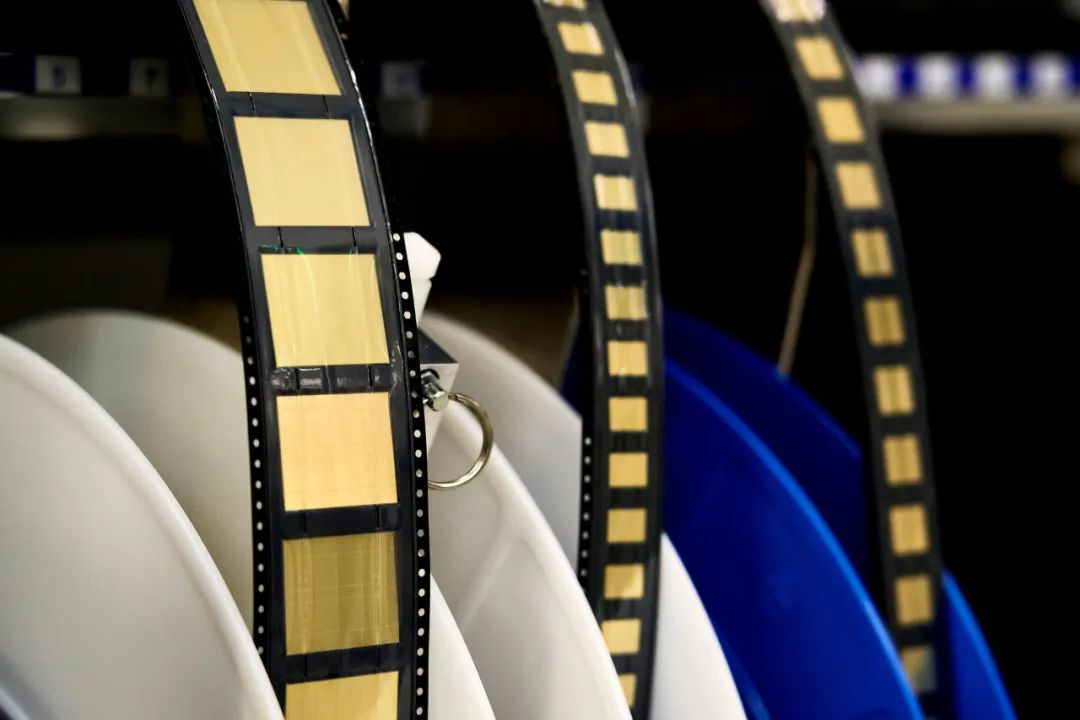

單個芯片在包裝前存儲在磁帶和卷軸上。

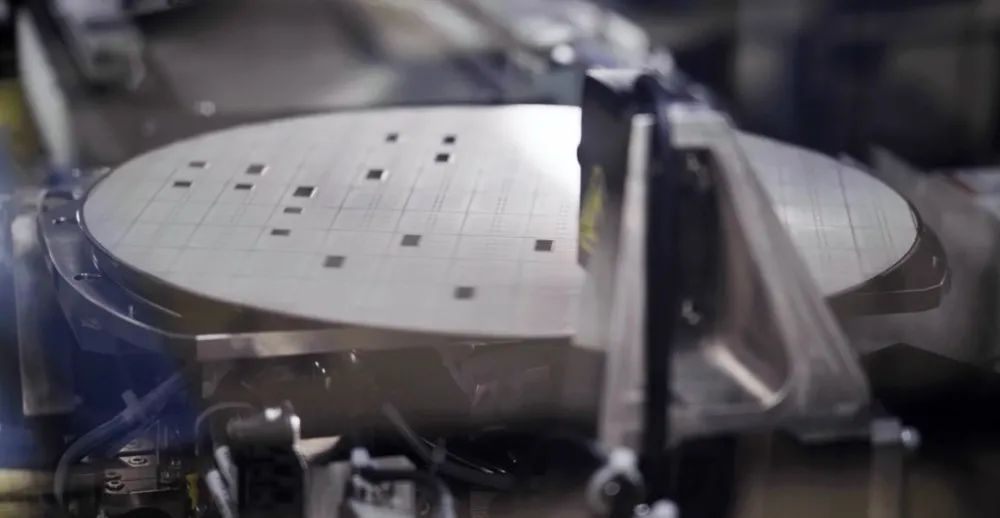

在封裝過程中，小型“小芯片”將直接鍵合到晶圓上。



加工后，晶圓被切成單獨的薄片。這些被測試和包裹在塑料包裝連接到電路板或系統的一部分。



這一步已經成為一個新的戰場，因?yàn)橐丫w管做得更小更加困難?，F(xiàn)在，各家公司正在將多個芯片堆疊起來，或者將它們并排放置在一個包裝中，將它們連接起來，就像一塊硅片一樣。



如今，將少量芯片封裝在一起已成為一種常規做法，而英特爾已經開發出一種先進的產品，利用新技術將47個芯片捆綁在一起，其中包括一些由臺積電和其他公司制造的芯片以及在英特爾工廠生產的芯片。



是什么讓芯片工廠與眾不同

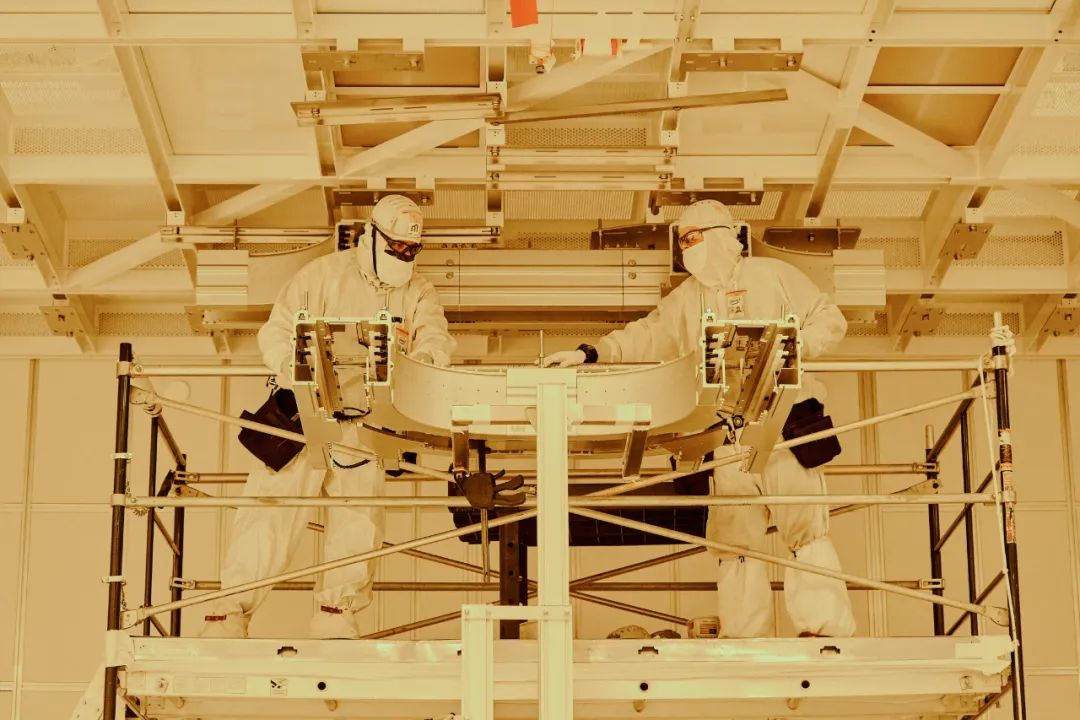

員工在園區潔凈室內等待移動工具零件。



芯片通常售價為數百至數千美元。例如，英特爾今年3月發布了其*快的臺式電腦微處理器，起價為739美元。一塊肉眼看不見的灰塵可以毀掉一個芯片。因此，晶圓廠必須比醫院手術室更清潔，需要復雜的系統來過濾空氣、調節溫度和濕度。



晶圓廠還必須不受任何可能導致昂貴設備故障的振動的影響。因此，完美的潔凈室建在巨大的混凝土板上，安裝在特殊的減震器上。



同樣重要的是移動大量液體和氣體的能力。**工廠大約有70英尺（21米）高，有巨大的風扇幫助空氣循環到正下方的潔凈室。在潔凈室的下面是成千上萬的泵、變壓器、動力柜、公用事業管道和與生產設備連接的冷水機。



如何建造晶圓廠

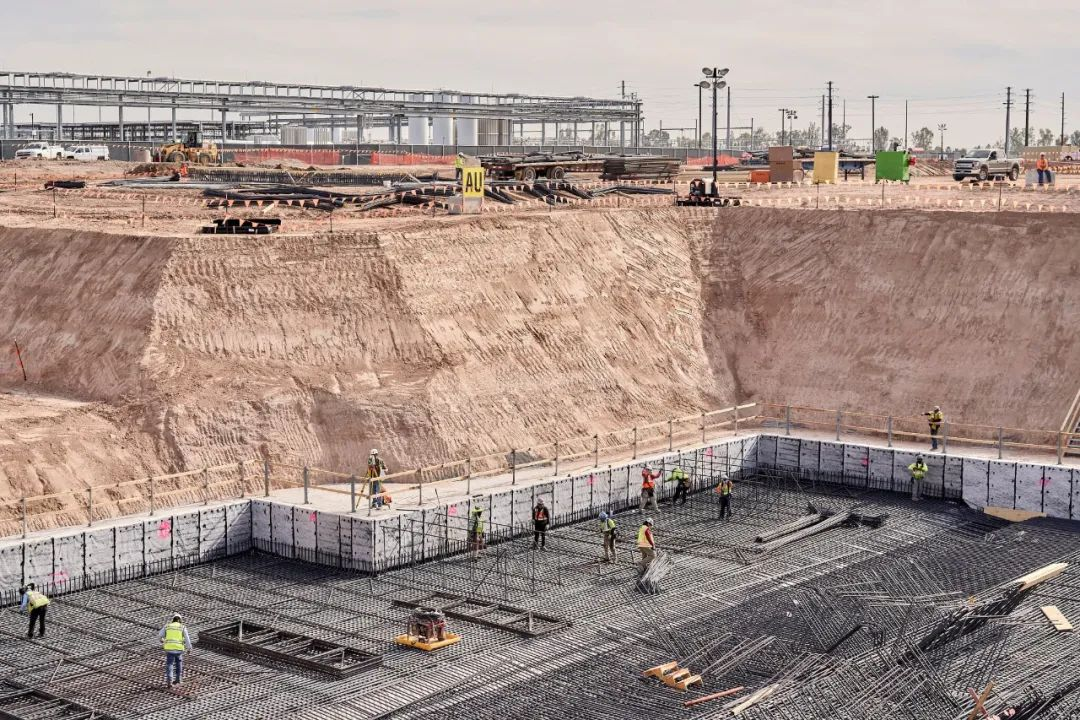

未來工廠。

為了建造未來的工廠，在三年內需要大約5000名熟練的建筑工人，他們有很多事要做。



建筑主管說，挖掘地基預計將**89萬立方碼（680452.704 立方米）的泥土，這些泥土以每分鐘一輛自卸卡車的速度運走。



該公司預計將澆筑超過44.5萬立方碼（340226.352 立方米）的混凝土，并使用10萬噸鋼筋作為地基，這比建造世界**建筑迪拜哈利法塔的鋼筋還要多。



多倫說，一些施工用的起重機非常大，需要100多輛卡車才能把零件組裝起來。這些起重機將為新晶圓廠吊起55噸的冷卻器。



一年前成為英特爾首席執行官的帕特里克?蓋爾辛格正在游說美國國會為芯片廠建設提供撥款，并為設備投資提供稅收抵免。為了管理英特爾的支出風險，他計劃重點建設晶圓廠“外殼”，這些外殼可以配備相應的設備，以應對市場變化。



為了解決芯片短缺的問題，蓋爾辛格將不得不執行他的計劃，生產由其他公司設計的芯片。但一家公司能做的也就這么多了，像手機和汽車這樣的產品需要來自許多供應商的零部件，以及舊芯片。在半導體領域，也沒有哪個國家能夠獨善其身。



盡管推動國內制造業可以在一定程度上降低供應風險，但芯片行業將繼續依賴一個復雜的全球企業網絡來提供原材料、生產設備、設計軟件、人才和專業制造
