上海桐爾知識小課堂給您講解IBL汽相回流焊接系統面向未來的應用優勢

a. 應對錫粉尺寸縮?。?/span>表面貼裝技術組件的復雜性增加及器件小型化的趨勢，要求使用顆粒尺寸更小的焊料，增加了表面氧化風險。而汽相焊完全在無氧環境中進行，不需要額外氮?dú)馓畛洌寡趸瘑?wèn)題和運行成本都能夠降低。

b. 應對熱容量差異：除了PCB上組件密度更高之外，不同質量/熱容的元器件之間差距越來越大，這對于各個組件的溫度控制提出了要求。普通回流系統使用強制對流氣體來加熱焊錫，單個部件的最高溫度取決于它們的尺寸、質量和導熱系數。與尺寸較小、質量較低的器件相比，質量較高的器件升溫較慢，焊接溫度也會更低。這可能導致低質量器件的過熱，也可能導致高質量器件的焊點受熱不充分、不均勻。

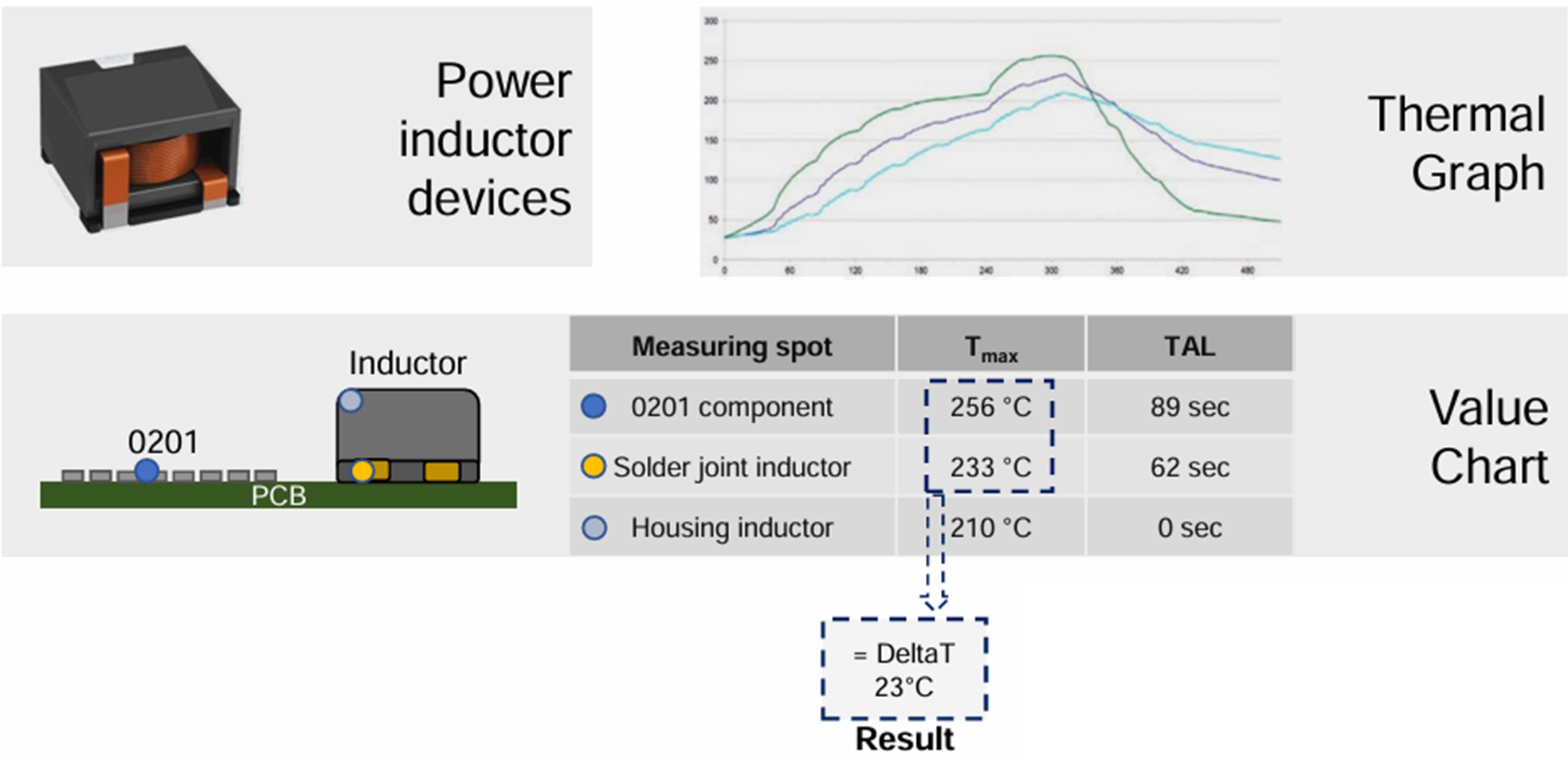

案例1：下圖為熱風回流中功率電感器的焊點與芯片器件0201的溫度曲線比較，顯示峰值溫度23℃的溫差。

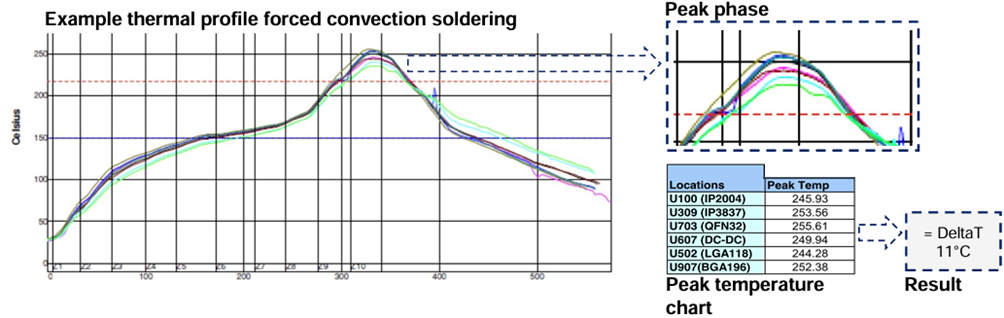

案例2：下圖顯示了一個在熱風回流中產生溫差的案例，計算出峰值溫度最大溫差為11℃。

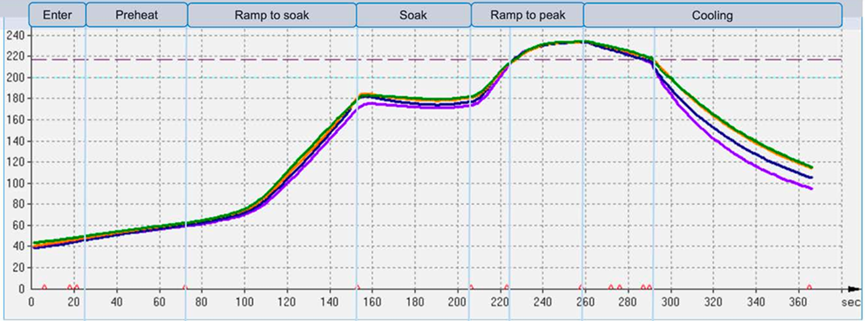

與熱風回流焊比較而言，汽相焊峰值溫度無溫差，360°傳熱高效且均勻，沒有陰影效應，在此類應用中是一種安全的解決方案。

c. 應對密集焊點：各類元器件的封裝小型化也是未來發展的關鍵，通常而言，這意味著焊球/引腳密度變高，對加熱的均勻性提出了挑戰。如在BGA封裝中，器件外殼遮擋了BGA焊球，在熱風回流焊接中，可能產生靠近中心區域單個焊球焊接不良或周邊局部過熱的風險。而汽相焊的傳熱方式使其能夠更均勻有效地加熱組件。同時，焊接溫度的一致性消除了較小部件過熱的風險。對于BGA焊點的空洞問題，另有實驗表明，與熱風回流焊相比，真空汽相回流焊接顯著降低了LED與BGA封裝無鉛焊接焊點中的空洞率與空洞直徑 [2]。

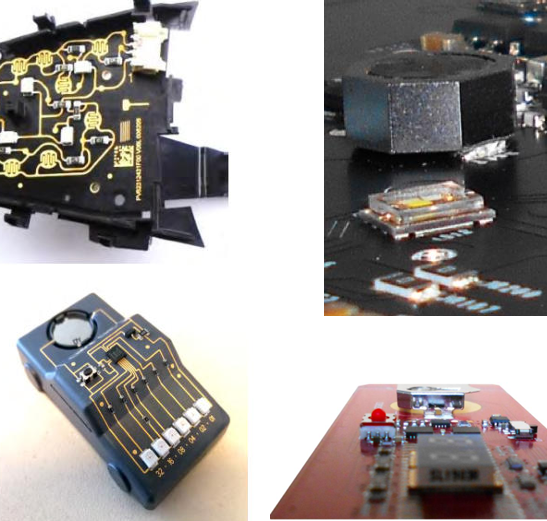

d. 應對塑料工件焊接應用：部分塑料工件可耐受的最高溫度及在最高溫度下的時間均有限制。由于傳熱原理、傳熱均勻性、溫度穩定性等特點，汽相回流焊接所需峰值溫度較熱風回流更低，可用于此類低溫塑料工件焊接應用。

e. 新興行業交叉領域應用（半導體/新能源汽車/光伏/發電）：隨著新能源行業的興起，大功率模塊的應用規模得到了快速擴展。技術的更新與發展使得大功率模塊的焊接要求日益復雜。例如，芯片與散熱板、水冷板、雙面水冷板等的大熱容焊接，需要考慮到CTE差異、熱容量差異、大焊點真空去氣泡、裸銅板防氧化等問題。

熱風回流焊接具有可大批量生產、經濟實用等優點，但對于此類應用，真空熱風回流工藝較難滿足其對于熱容量、傳熱均勻性的要求。甲酸爐工藝雖可滿足其中部分平面基板單面焊接應用，但基于熱板的設計使其難以滿足雙面焊接及非平面型基板焊接等類型的需求。

納米銀燒結/銅燒結工藝可提升互連質量，理論上服役性能更為優秀，但截止至目前，國內銀燒結/銅燒結應用仍有一些技術問題需要攻關，工藝尚未完全成熟，良品率問題依舊存在。未來研究發展或可攻克技術難題，實現廣泛應用。[3]

汽相回流焊接兼容性較強，能夠以更高的焊接質量與更小的焊接缺陷風險覆蓋熱風回流焊接工作領域。在半導體功率模塊焊接方面，能夠滿足異型工件、雙面、大熱容器件等焊接需求，同時兼顧防氧化、去氣泡的要求，成為一種大功率模塊高可靠焊接的解決方案。當然，汽相焊亦有其限制，汽相焊最高焊接溫度受限于汽相液沸點，目前不適用260℃以上的焊接應用。

以上技術各有適用與不適用情況，部分應用領域有所交叉，但互相并不能完全替代。用戶應根據自身需求、技術指標、批量生產要求、經濟條件等方面考察設備。
