上海桐爾知識小課堂給您講解IBL汽相回流焊接系統常見焊接缺陷與汽相焊解決方式
發布時間：2024-09-03
瀏覽次數：67
I. 冷焊 Cold solder joint：
原因： | 案例圖片： |
焊點錫膏吸收的熱量不足，無法形成良好IMC |  |
與回流焊接階段 相關的可能成因 | 汽相焊特性 可避免或最小化風險 |
-峰值溫度過低 -回流時間過短 -保溫階段設置不當，助焊劑未正確激活 | -360°全方位高效熱傳遞避免局部焊點吸熱不足 -物理限定的焊接峰值溫度，無過高或過低現象 |
II. 不潤濕De- or non-wetting：
原因： | 案例圖片： |
表面能(破壞分子間化學鍵所需消耗的能量)問題 |  |
與回流焊接階段 相關的可能成因 | 汽相焊特性 可避免或最小化風險 |
-助焊劑活性不足或已失效 -氧化物的形成阻礙有效接觸 -材料氧化或受到污染 | -焊接在無氧惰性氛圍中進行 -精確可重復的溫度曲線控制 |
III. 葡萄球現象/未回流的焊料顆粒
Graping/un-reflowed solder particles：
原因： | 案例圖片： |
錫膏中錫粉在回流過程中沒有完全熔化聚合，部分錫粉凝結成單個錫珠并堆疊在一起 |  |
與回流焊接階段 相關的可能成因 | 汽相焊特性 可避免或最小化風險 |
-助焊劑活性不足或已失效 -材料氧化 -預熱過度或預熱時間過長(升溫斜率過小)，導致助焊劑提前揮發 | -無氧惰性氛圍 -高效熱傳遞 -物理限定的峰值溫度，所有元器件峰值溫度相等 -精確可重復的溫度曲線控制 |
IV. 分層 Delamination：
原因： | 案例圖片： |
內部應力/熱沖擊，一般由熱膨脹系數不匹配導致 |  |
與回流焊接階段 相關的可能成因 | 汽相焊特性 可避免或最小化風險 |
-過熱，暴露在過高溫度下的時間過長 -升溫速率過高 -受潮吸濕導致水汽滯留在線路板或元件內部，回流高溫蒸發導致爆米花效應 | -物理限定的峰值溫度，所有元器件峰值溫度相等 -所需峰值溫度較熱風回流更低，安全低溫焊接 -精確可重復的溫度曲線控制 |
V. 立碑 Tombstoning：
原因： | 案例圖片： |
潤濕不均衡 |  |
與回流焊接階段 相關的可能成因 | 汽相焊特性 可避免或最小化風險 |

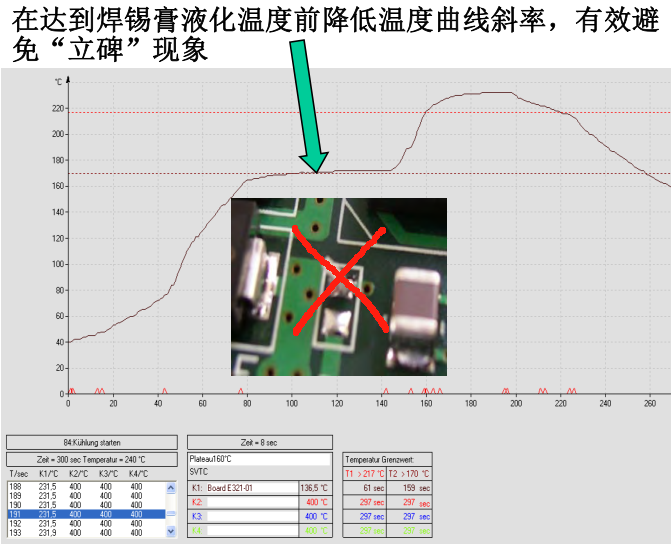

-熔化和潤濕階段開始時，吸熱不同/熱不均衡，導致潤濕差異，在兩端焊盤產生拉力差別。 | -專有技術(SVP)精確控制梯度/斜率  |
*相較于有鉛焊料，無鉛焊料在熔融狀態下潤濕部分拉力更大，更容易出現立碑現象。合適的焊盤設計(面積、形狀、位置)和錫膏印刷量有助于改善此類現象。
VI. 焊錫開裂 Fractured or cracked solder：
原因： | 案例圖片： |
應力應變，一般由熱膨脹系數不匹配導致 |  |
與回流焊接階段 相關的可能成因 | 汽相焊特性 可避免或最小化風險 |
-過熱(過高或不受控制的溫度)造成的應力損傷 | -物理限定的峰值溫度，所有元器件峰值溫度相等 -所需峰值溫度較熱風回流更低，安全低溫焊接 |
VII. 錫球/錫珠 Solder balls：
原因： | 案例圖片： |
錫膏熔化后，未能與焊盤完全有效結合，脫離焊盤單獨形成錫球 |  |
與回流焊接階段 相關的可能成因 | 汽相焊特性 可避免或最小化風險 |
-升溫過快，錫膏溶劑快速揮發出現炸錫/飛濺 -錫膏問題，如氧化、吸濕、粘度過低、錫量偏多等 | -專有技術(SVP)精確控制梯度/斜率 |
VIII. 枕頭效應 Head-in pillow：
原因： | 案例圖片： |
BGA焊球和錫膏分離，各自表面層被氧化，當再接觸時就形成枕頭狀焊接 |  |
與回流焊接階段 相關的可能成因 | 汽相焊特性 可避免或最小化風險 |
-潤濕階段熱不平衡 -材料翹曲，或其他原因?qū)е碌淖冃?/p> -錫球表面氧化 | -物理限定的峰值溫度，所有元器件峰值溫度相等 -所需峰值溫度較熱風回流更低，安全低溫焊接，保證材料安全，降低應力影響 -高效均勻的熱傳遞 -惰性無氧氛圍 |
IX. 空洞與橋連 Voids and bridging issues：

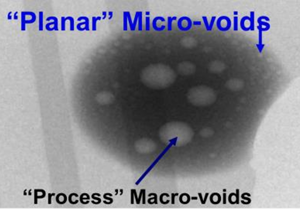

空洞原因： | 案例圖片： |
助焊劑殘留及氣體未能及時逸出，冷凝后，包裹在焊點內形成空洞 |  |
與回流焊接階段 相關的可能成因 | 汽相焊特性 可避免或最小化風險 |

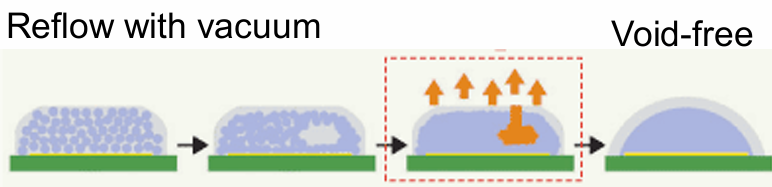

-升溫速率過高，助焊劑稀釋劑及反應產生氣體不能完全并及時排出 -材料氧化，導致回流時產生更多氣體殘留 -過量溶劑或濕度過大 -助焊劑雜質 | -精確可重復的溫度曲線控制 -惰性無氧氛圍 -IBL真空汽相回流焊接系統可抽真空排除氣泡  |
在回流焊接階段，橋連可能由飛濺或熱坍塌而產生，如升溫速率過快導致焊點內氣體快速釋放、受潮材料水汽高溫蒸發等。
而對于需抽真空來降低焊點空洞率的應用來說，真空回流會增加細間距焊點之間的橋連風險。

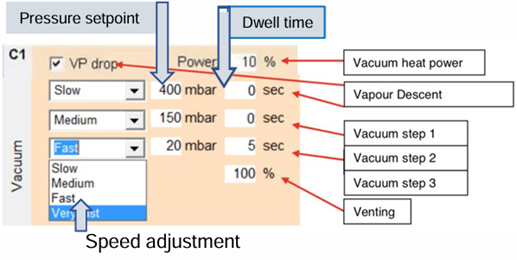

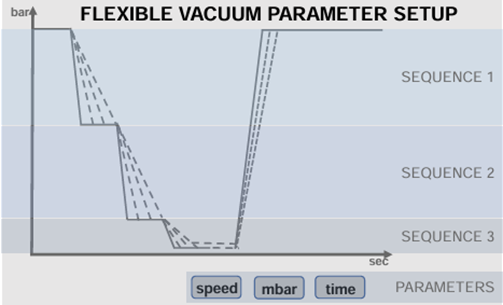

IBL真空回流焊接系統抽真空參數靈活可調，包括抽真空速率、最低真空度、真空延時時間、梯度抽真空、真空釋放速率等。
通過工藝參數設置，例如設置在真空度100-200mbar階段減小抽真空速度，可有效避免或使抽真空橋連風險最小化。
