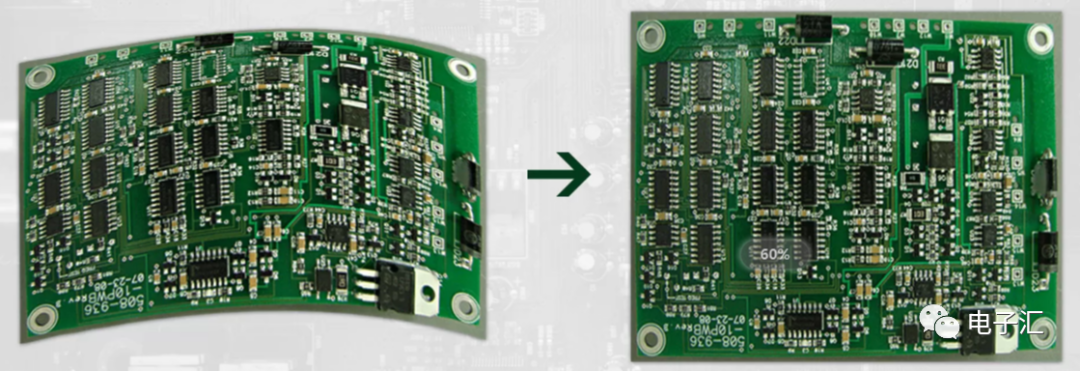

PCB 板變形的原因

（1）電路板本身的重量會造成板子凹陷變形

一般回焊爐都會使用鏈條來帶動電路板于回焊爐中的前進,也就是以板子的兩邊當支點撐起整片板子.

如果板子上面有過重的零件,或是板子的尺寸過大,就會因為本身的重量而呈現出中間凹陷的現象,造成板彎.

（2）V-Cut 的深淺及連接條會影響拼板變形量

基本上 V-Cut 就是破壞板子結構的元兇,因為 V-Cut 就是在原來一大張的板材上切出溝槽來,所以 V-Cut 的地方就容易發生變形.

壓合材料、結構、圖形對板件變形的影響：

PCB 板由芯板和半固化片以及外層銅箔壓合而成,其中芯板與銅箔在壓合時受熱變形,變形量取決于兩種材料的熱膨脹系數（CTE）.

銅箔的熱膨脹系數（CTE）為 17X10-6 左右；而普通 FR-4 基材在 Tg 點下 Z 向 CTE 為（50~70）X10-6；TG 點以上為（250~350）X10-6,X 向 CTE 由于玻璃布存在,一般與銅箔類似.

PCB板加工過程中引起的變形

PCB 板加工過程的變形原因非常復雜可分為熱應力和機械應力兩種應力導致.

其中熱應力主要產生于壓合過程中,機械應力主要產生板件堆放、搬運、烘烤過程中.下面按流程順序做簡單討論.

1. 覆銅板來料：

覆銅板均為雙面板,結構對稱,無圖形,銅箔與玻璃布 CTE 相差無幾,所以在壓合過程中幾乎不會產生因 CTE 不同引起的變形.

但是,覆銅板壓機尺寸大,熱盤不同區域存在溫差,會導致壓合過程中不同區域樹脂固化速度和程度有細微差異,同時不同升溫速率下的動黏度也有較大差異,所以也會產生由于固化過程差異帶來的局部應力.

一般這種應力會在壓合后維持平衡,但會在日后的加工中逐漸釋放產生變形.

2. 壓合：

PCB 壓合工序是產生熱應力的主要流程,與覆銅板壓合類似,也會產生固化過程差異帶來的局部應力,PCB 板由于厚度更厚、圖形分布多樣、半固化片更多等原因,其熱應力也會比覆銅板更多更難消除.

而 PCB 板中存在的應力,在后繼鉆孔、外形或者燒烤等流程中釋放,導致板件產生變形.

3. 阻焊、字符等烘烤流程：

由于阻焊油墨固化時不能互相堆疊,所以 PCB 板都會豎放在架子里烘板固化,阻焊溫度 150℃左右,剛好超過中低 Tg 材料的 Tg 點,Tg 點以上樹脂為高彈態,板件容易在自重或者烘箱強風作用下變形.

4. 熱風焊料整平：

普通板熱風焊料整平時錫爐溫度為 225℃~265℃,時間為 3S-6S.熱風溫度為 280℃~300℃.

焊料整平時板從室溫進錫爐,出爐后兩分鐘內又進行室溫的后處理水洗.整個熱風焊料整平過程為驟熱驟冷過程.

由于電路板材料不同,結構又不均勻,在冷熱過程中必然會出現熱應力,導致微觀應變和整體變形翹曲.

5. 存放：

PCB 板在半成品階段的存放一般都豎插在架子中,架子松緊調整的不合適,或者存放過程中堆疊放板等都會使板件產生機械變形.尤其對于 2.0mm 以下的薄板影響更為嚴重.

除以上因素以外,影響 PCB 板變形的因素還有很多.

PCB板翹曲變形的預防

電路板翹曲對印制電路板的制作影響是非常大的,翹曲也是電路板制作過程中的重要問題之一,裝上元器件的板子焊接后發生彎曲,組件腳很難整齊.

板子也無法裝到機箱或機內的插座上,所以,電路板翹曲會影響到整個后序工藝的正常運作.

現階段印制電路板已進入到表面安裝和芯片安裝的時代,工藝對電路板翹曲的要求可謂是越來越高.所以我們要找到電路板翹曲的原因.

1. 工程設計：

A. 層間半固化片的排列應當對稱,例如六層板,1～2 和 5～6 層間的厚度和半固化片的張數應當一致,否則層壓后容易翹曲.

B. 多層板芯板和半固化片應使用同一供應商的產品.

C. 外層 A 面和 B 面的線路圖形面積應盡量接近.若 A 面為大銅面,而 B 面*走幾根線,這種印制板在蝕刻后就很容易翹曲.如果兩面的線路面積相差太大,可在稀疏的一面加一些**的網格,以作平衡.

2. 下料前烘板：

覆銅板下料前烘板（150 攝氏度,時間 8±2 小時）目的是去除板內的水分,同時使板材內的樹脂完全固化,進一步消除板材中剩余的應力,這對防止板翹曲是有幫助的.

目前,許多雙面、多層板仍堅持下料前或后烘板這一步驟.但也有部分板材廠例外,目前各 PCB 廠烘板的時間規定也不一致,從 4－10 小時都有,建議根據生產的印制板的檔次和客戶對翹曲度的要求來決定.

剪成拼板后烘還是整塊大料烘后下料,二種方法都可行,建議剪料后烘板.內層板亦應烘板.

3. 半固化片的經緯向：

半固化片層壓后經向和緯向收縮率不一樣,下料和迭層時必須分清經向和緯向.否則,層壓后很容易造成成品板翹曲,即使加壓力烘板亦很難糾正.

多層板翹曲的原因,很多就是層壓時半固化片的經緯向沒分清,亂迭放而造成的.

如何區分經緯向？成卷的半固化片卷起的方向是經向,而寬度方向是緯向；對銅箔板來說長邊是緯向,短邊是經向,如不能確定可向生產商或供應商查詢.

4. 層壓后除應力 ：

多層板在完成熱壓冷壓后取出,剪或銑掉毛邊,然后平放在烘箱內 150 攝氏度烘 4 小時,以使板內的應力逐漸釋放并使樹脂完全固化,這一步驟不可省略.

5. 薄板電鍍時需要拉直：

0.4～0.6mm 超薄多層板作板面電鍍和圖形電鍍時應制作特殊的夾輥,在自動電鍍線上的飛巴上夾上薄板后,用一條圓棍把整條飛巴上的夾輥串起來,從而拉直輥上所有的板子,這樣電鍍后的板子就不會變形.

若無此措施,經電鍍二三十微米的銅層后,薄板會彎曲,而且難以補救.

6. 熱風整平后板子的冷卻：

印制板熱風整平時經焊錫槽（約 250 攝氏度）的高溫沖擊,取出后應放到平整的大理石或鋼板上自然冷卻,在送至后處理機作清洗.這樣對板子防翹曲很有好處.

有的工廠為增強鉛錫表面的亮度,板子熱風整平后馬上投入冷水中,幾秒鐘后取出再進行后處理,這種一熱一冷的沖擊,對某些型號的板子很可能產生翹曲,分層或起泡.

另外設備上可加裝氣浮床來進行冷卻.

7. 翹曲板子的處理：

管理有序的工廠,印制板在終檢驗時會作 100％的平整度檢查.凡不合格的板子都將挑出來,放到烘箱內,在 150 攝氏度及重壓下烘 3～6 小時,并在重壓下自然冷卻.

然后卸壓把板子取出,再作平整度檢查,這樣可挽救部分板子,有的板子需作二到三次的烘壓才能整平.若以上涉及的防翹曲的工藝措施不落實,部分板子烘壓也沒用,只能報廢.
