1.什么是NTC熱敏電阻？

NTC**“負溫度系數”.NTC熱敏電阻是具有負溫度系數的電阻器,這意味著電阻隨著溫度的升高而減小.它們主要用作電阻式溫度傳感器和限流裝置.溫度靈敏度系數大約是硅溫度傳感器（silistors）的五倍,大約是電阻溫度檢測器（RTD）的十倍.NTC傳感器通常在-55至+200℃的范圍內使用.

NTC電阻器所表現出的電阻與溫度之間的非線性關系在使用模擬電路精確測量溫度時提出了很大的挑戰.然而,數字電路的快速發展通過插入查找表或通過求解近似典型NTC曲線的方程來計算精確值,從而解決了該問題.

2.NTC熱敏電阻定義

NTC熱敏電阻是一種熱敏電阻,其電阻會隨著電阻的**溫度在工作溫度范圍內的升高而大幅、精確且可預測地降低.

3.NTC熱敏電阻的特性

與由金屬制成的RTD（電阻溫度檢測器）不同,NTC熱敏電阻通常由陶瓷或聚合物制成.用于制造NTC熱敏電阻的不同材料會導致不同的溫度響應以及其他不同的性能特征.

溫度響應

大多數NTC熱敏電阻通常適用于-55至200℃的溫度范圍內,它們提供*精確的讀數.有一些特殊的NTC熱敏電阻系列可以在接近**零(-273.15℃)的溫度下使用,也有專門設計用于150℃以上的溫度.

NTC傳感器的溫度靈敏度表示為“每攝氏度的百分比變化”或“每攝氏度的百分比變化”.根據所使用的材料和生產過程的具體情況,溫度靈敏度的典型值范圍為-3%至-6%/℃.

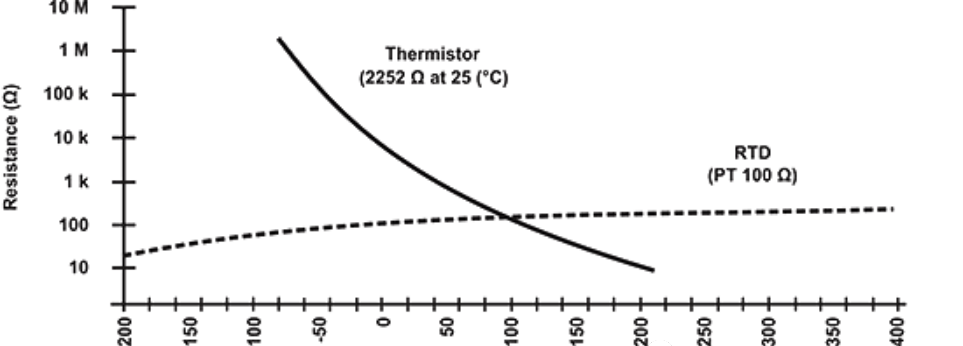

圖：特征NTC曲線

從圖中可以看出,與鉑合金RTD相比,NTC熱敏電阻具有更陡峭的電阻溫度斜率,這意味著更好的溫度敏感性.即便如此,RTD仍然是*精確的傳感器,其精度為測量溫度的±0.5%,并且它們在-200至800℃的溫度范圍內有用,比NTC溫度傳感器的范圍更廣.

與其他溫度傳感器的比較

與RTD相比,NTC熱敏電阻具有更小的尺寸、更快的響應、更高的抗沖擊和振動能力,而且成本更低.它們的精度略低于RTD.NTC熱敏電阻的精度類似于熱電偶.然而,熱電偶可以承受非常高的溫度（大約600℃）,并且在這些應用中使用,而不是NTC熱敏電阻.即便如此,NTC熱敏電阻在較低溫度下提供比熱電偶更高的靈敏度、穩定性和準確性,并且使用的附加電路更少,因此總成本更低.由于不需要信號調理電路（放大器、電平轉換器等）,因此成本進一步降低,這些電路在處理RTD時經常需要,而熱電偶也總是需要這些電路.

自熱效應

自熱效應是每當有電流流過NTC熱敏電阻時就會發生的現象.由于熱敏電阻基本上是一個電阻器,因此當有電流流過它時,它會以熱量的形式耗散功率.這種熱量在熱敏電阻芯中產生并影響測量精度.發生這種情況的程度取決于流過的電流量、環境（是液體還是氣體、NTC傳感器上是否有流過等）、熱敏電阻的溫度系數、熱敏電阻的總面積等.NTC傳感器的電阻以及通過它的電流取決于環境這一事實通常用于液體存在檢測器,例如儲罐中的檢測器.

熱容量

熱容量表示將熱敏電阻的溫度提高1℃所需的熱量,通常以mJ/℃表示.在將NTC熱敏電阻傳感器用作浪涌電流限制裝置時,了解精確的熱容量非常重要,因為它定義了NTC溫度傳感器的響應速度.

4.曲線選擇和計算

熱敏電阻的選擇過程必須注意熱敏電阻的耗散常數、熱時間常數、電阻值、電阻-溫度曲線和公差,這是*重要的因素.

由于電阻和溫度之間的關系（RT曲線）是高度非線性的,因此在實際系統設計中必須使用某些近似值.

一階近似

一階近似是*簡單的使用,它指出：

ΔR=k·ΔT

其中k是負溫度系數,ΔT是溫差,ΔR是溫度變化引起的電阻變化.這種一階近似*適用于非常窄的溫度范圍,并且只能用于在整個溫度范圍內k幾乎恒定的溫度.

β公式

另一個方程給出了令人滿意的結果,在0到+100℃的范圍內精確到±1℃.它取決于可以通過測量獲得的單一材料常數β.方程可以寫成：



R(T)=R(T_0)·e^β(1T-1T_0)

其中R(T)是溫度T下的電阻,單位為開爾文,R(T0)是溫度T0下的參考點.β公式需要兩點校準,在NTC熱敏電阻的整個有用范圍內,它的準確度通常不超過±5℃.

Steinhart-Hart方程

迄今為止已知的*佳近似值是1968年發表的Steinhart-Hart公式：



1T=A+B·ln(R)+C·(ln(R))^3

其中lnR是溫度T下的電阻的自然對數,單位為開爾文,A、B和C是從實驗測量得出的系數.這些系數通常由熱敏電阻供應商作為數據表的一部分發布.Steinhart-Hart公式在-50至+150℃的范圍內通常精確到±0.15℃左右,這對于大多數應用來說已經足夠了.如果需要更高的精度,則必須減小溫度范圍,并在0至+100℃范圍內實現優于±0.01℃的精度.

選擇正確的近似值

用于從電阻測量中導出溫度的公式的選擇需要基于可用的計算能力以及實際的公差要求.在某些應用中,一階近似就足夠了,而在其他應用中,甚至Steinhart-Hart方程都無法滿足要求,并且必須逐點校準熱敏電阻,進行大量測量并創建查找表.

5.NTC熱敏電阻的結構和特性

制造NTC電阻器的典型材料是鉑、鎳、鈷、鐵和硅的氧化物,用作純元素或陶瓷和聚合物.NTC熱敏電阻可根據使用的生產工藝分為三組.

珠狀熱敏電阻



這些NTC熱敏電阻由直接燒結到陶瓷體中的鉑合金引線制成.與盤式和芯片NTC傳感器相比,它們通常提供更快的響應時間、更好的穩定性并允許在更高的溫度下運行,但它們更脆弱.通常將它們密封在玻璃中,以保護它們在組裝過程中免受機械損壞并提高它們的測量穩定性.典型尺寸范圍為直徑0.075–5毫米.

盤式和芯片熱敏電阻

這些NTC熱敏電阻具有金屬化表面觸點.它們更大,因此反應時間比珠型NTC電阻器慢.然而,由于它們的尺寸,它們具有更高的耗散常數（將它們的溫度升高1℃所需的功率）.由于熱敏電阻消耗的功率與電流的平方成正比,因此它們可以比磁珠型熱敏電阻更好地處理更高的電流.盤式熱敏電阻是通過將氧化物粉末混合物壓入圓形模具中,然后在高溫下燒結制成的.芯片通常通過流延工藝制造,其中材料漿料以厚膜的形式展開,干燥并切割成型.典型尺寸的直徑范圍為0.25至25毫米.

玻璃封裝NTC熱敏電阻



這些是密封在密封玻璃泡中的NTC溫度傳感器.它們設計用于高于150℃的溫度,或用于印刷電路板安裝,在這種情況下必須堅固耐用.將熱敏電阻封裝在玻璃中可提高傳感器的穩定性并保護傳感器免受環境影響.它們是通過將珠型NTC電阻器密封到玻璃容器中制成的.典型尺寸的直徑范圍為0.4至10毫米.

6.典型應用

NTC熱敏電阻用于**的應用.它們用于測量溫度、控制溫度和補償溫度.它們還可用于檢測液體的存在或不存在,作為電源電路中的限流器件,用于汽車應用中的溫度監測,以及更多應用.NTC傳感器可分為三組,具體取決于應用中利用的電氣特性.

電阻溫度特性

基于電阻溫度特性的應用包括溫度測量、控制和補償.這些還包括使用NTC熱敏電阻以使NTC溫度傳感器的溫度與其他一些物理現象相關的情況.這組應用要求熱敏電阻在零功率條件下工作,這意味著通過它的電流保持盡可能低,以避免加熱探頭.

電流時間特性

基于電流時間特性的應用包括：延時、浪涌電流限制、浪涌抑制等等.這些特性與所使用的NTC熱敏電阻的熱容量和耗散常數有關.該電路通常依賴于NTC熱敏電阻由于電流通過而升溫.在某一時刻,它會觸發電路中的某種變化,具體取決于使用它的應用.

電壓電流特性

基于熱敏電阻電壓-電流特性的應用通常涉及環境條件或電路變化的變化,這些變化會導致電路中給定曲線上的工作點發生變化.根據應用,這可用于電流限制、溫度補償或溫度測量.

7.NTC熱敏電阻符號

根據IEC標準,以下符號用于負溫度系數熱敏電阻.

NTC熱敏電阻（IEC標準）
