短波紅外(SWIR)技術在半導體行業的應用
發布時間：2021-07-16
瀏覽次數：716
搭載InGaAs傳感器的短波紅外相機可透過半導體材料（例如硅(Si)）實現大約1,150 nm波長的光譜成像，成為了檢驗過程必不可少的設備。硅片透光成像是一種非破壞性檢測方法，為生產流程提供了諸多益處?，F(xiàn)在半導體行業紛紛將InGaAs相機引入測試、檢驗和質量控制系統。
NO.01
硅晶體和晶錠檢驗
硅晶體和晶錠（也稱為晶磚）檢驗是InGaAs相機在半導體行業的典型應用之一。InGaAs相機可實現對硅基材料透光光譜(波長范圍大于1,150 nm)進行成像，是檢測生產過程中可能積聚在晶體或晶棒內雜質的理想解決方案。
晶棒需使用特殊的鉆石切割刀切割成晶圓薄片，這一加工過程中，晶圓的純度至關重要。即使晶圓薄片之中只含有一小塊金屬等夾雜物，都可能導致昂貴的鉆石切割刀斷裂報廢。而更換刀具不只是需要成本，還會導致生產效率和利潤下降。而短波紅外相機的引入可以避免這一問題，確保生產流程順暢進行。
NO.02
晶圓檢驗或封裝
短波紅外相機的另一重要應用是晶圓檢驗。在晶圓生產流程中，可能在晶圓頂部、底部，甚至晶圓內部或晶圓間出現顆粒物。CCD或CMOS相機可檢測頂部和底部的顆粒物，而InGaA相機則可透過硅基材料檢測兩片鍵合晶圓間的顆粒物。
InGaAs相機還可用于晶圓封裝，即檢測晶圓背面的排列與正面是否對齊。短波紅外技術可幫助對齊晶圓各層以及對齊晶圓基板和其他子產品，如IC、存儲單元或晶體管。
NO.03

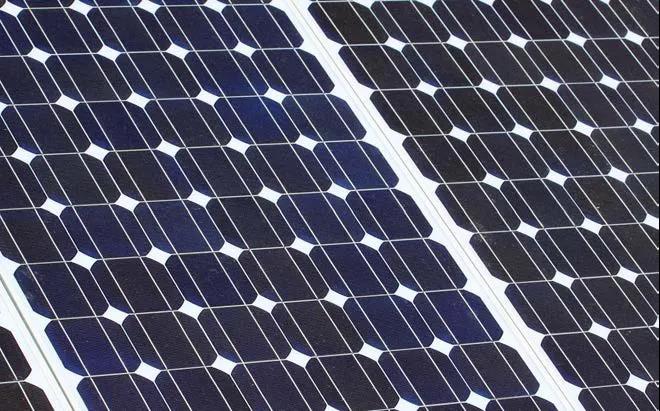

光伏發電
從硅晶體到晶棒/晶磚、晶圓、太陽能電池乃至太陽能模組，短波紅外相機應用可覆蓋整個光伏發電供應鏈檢驗流程。由于InGaAs相機可實現硅基材料透光成像，因此是檢測硅基材料內部物理缺陷的很有效解決方案。
除了新近出現的短波紅外成像檢驗技術外，光伏行業常用的其他重要技術和方法包括：光致發光(PL)和電致發光(EL)是兩種常用檢驗方法。
PL成像利用光學激發（例如激光照射）生成電子-空穴對，通過輻射復合引起發射，從而引發相機感光成像。1,150 nm左右?guī)чg發射提供了有關硅基材料內部缺陷和位錯簇的信息。此外，通過繪制約1,550 nm處的缺陷帶發光圖譜，可獲得有關電池效率極限的結果。因此，在900 nm至1,700 nm區間具有高檢測靈敏度的InGaAs相機非常適合此類應用。
而電致發光是硅基材料內電子和空穴輻射復合的結果。該技術將電壓施加到太陽能電池上，并與可用空穴復合，根據吸波材料（硅1,150 nm）的帶隙發射光子。
除晶體硅外，還可利用這一技術檢查其他類型的太陽能電池或模組材料（又稱薄膜太陽能電池）：700 nm至1,330 nm（取決于銦/鎵比）波長范圍檢驗二硒化銅銦鎵(CIGS)；1,330 nm波長范圍檢驗二硒化銅銦(CIS)。
相比于CCD和CMOS相機，短波紅外的主要優勢在于曝光時間更短，并在硅主發射波長范圍內具有出色的量子效率(QE)，從而確保在生產流程中快速鑒定。CCD或CMOS相機所需的曝光時間更長，長達30秒。即便是NIR增強型CCD傳感器，所需的曝光時間仍達到3秒甚至更久。而短波紅外相機只需幾毫秒，因此可大幅提升產能。
