所謂回流焊接制程，英文寫作Reflow process, 直譯為再流焊制程或回流焊工藝。其基本工作原理是PCB與印刷的錫膏及貼裝的元件進入回流爐，在軌道的帶動下慢慢進入爐膛內，爐膛上下部位均可加熱，早期是紅外方式輻射熱量，當下主要是熱風吹入爐膛內，對PCB、錫膏、元件加熱。吹進爐膛的熱風是鼓風機（Blower）在馬達的作用下將風吹出，穿過加熱絲（Heater）加熱變成熱風，熱風的溫度由工藝人員設定。爐膛出風口裝設測溫線，實時感測熱風的溫度并將監控結果傳遞給主控電腦，主控電腦調整加熱絲的電流功率以將獲得理想熱風溫度。吹進爐膛的熱風將熱量傳遞給元件、PCB、焊錫膏。隨著產品的前行，產品溫度越來越高，最終達到錫膏的熔點，錫膏錫粉顆粒熔化并潤濕元件焊接端面與PCB焊盤，形成焊點。隨后產品進入冷卻區，爐膛內開始吹冷風以冷卻產品，焊錫固化后從爐膛內送出，完成焊接。

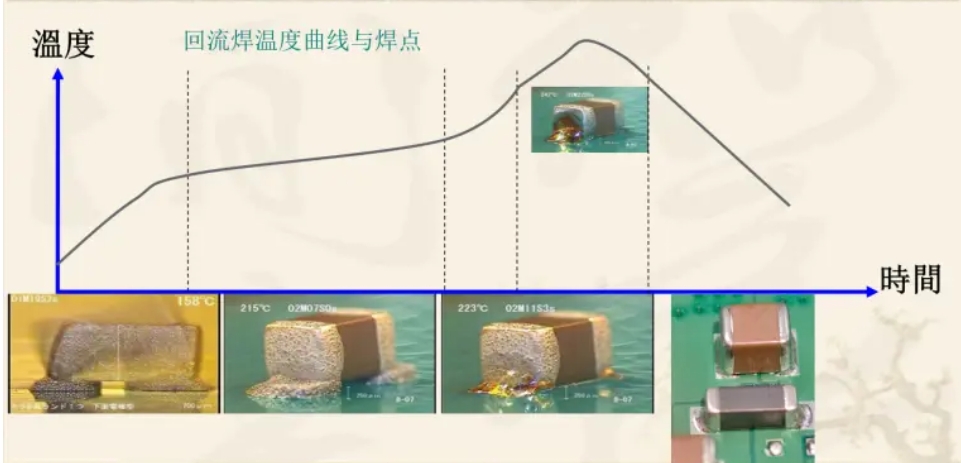

圖Reflow工作機理示意圖

爐膛內進入的熱風將熱量傳遞給產品，溫度降低后被回收送入加熱絲，再次加熱到設定溫度送入爐膛繼續工作。這就是回流爐工作的基本過程。產品上任意點，溫度隨著時間變化的軌跡記錄下來，就是溫度曲線。

回流爐內，軌道處于上下加熱區的中心位置，上下一對兒加熱區稱謂一個溫區，十溫區的回流爐意味著有十對兒加熱裝置。回流爐的冷卻區數量一般另行計算，不參與溫區數量計算。
