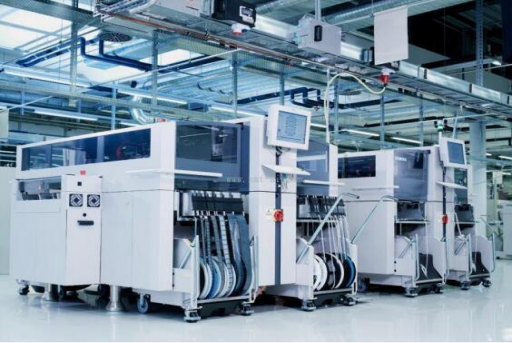

貼片機中的傳感器起到了什么作用呢?下面桐爾為大家來介紹一下:

一，位置感應器

印刷電路板的傳輸位置包括PCB的數量，印刷電路板的頭部和平臺運動的實時檢測，印刷電路板輔助機構的運動等，這些位置都有嚴格的要求，這些位置要通過各種位置傳感器來實現。

二、影像傳感器。

貼片機在工作狀態實時顯示，主要采用CCD圖像傳感器，可以采集到PCB位置、器件尺寸、以及傳輸給計算機的各種圖像信號，進行分析處理，使貼片機頭完成調整和貼片工作。

三、壓力感應器。

在貼片機中，包括各種缸體、真空發生器等，它們都對氣壓有一定的要求，低于貼片機所要求的氣壓，壓力傳感器就不能正常工作，一直監視著壓力的變化，但出現了異常，立即報警，提醒操作人員及時處理。

四，負壓感應器。

吸嘴采用負壓吸收元件，由負壓發生器及真空傳感器組成。如果負壓不足，就會吸不住元件，供料器沒有元件或元件卡在料箱里，吸嘴就無法吸進元件，這些情況都會影響貼片機的正常工作。而且負壓傳感器總是監視負壓的變化，一旦發生吸取不到或者吸不住元件的情況，它就能及時報警，提醒操作員更換供料器或檢查吸嘴負壓系統是否堵塞。

五、元件用傳感器檢查。

零件檢查包括對供料器、零件的型號和精度進行檢查，以往只用于比較好的貼片機，現在通用貼片機也普遍使用，可有效防止元件誤貼、錯貼或工作不正常。

六、激光感應器。

激光器已經在貼片機上得到了大量的應用，它可以用來判斷器件的插針是否具有共面性，插針在被測器件運行到激光傳感器的監測位置時，激光發射光束照射IC插針并反射到激光讀出器上，如果反射回來的光束具有相同的長度，那么器件就具有共面性，而不一樣的情況是由于插針翹起，導致反射光速變長，激光傳感器能夠識別出器件的插針有缺陷。此外，激光傳感器還可以識別設備的高度，從而縮短生產準備時間。

七、地區感應器。

工作時，為了保證貼片頭的順利運行，一般在貼片頭的運動區域安裝有傳感器，利用光電原理監測運行空間，以防外界物體對其造成傷害。

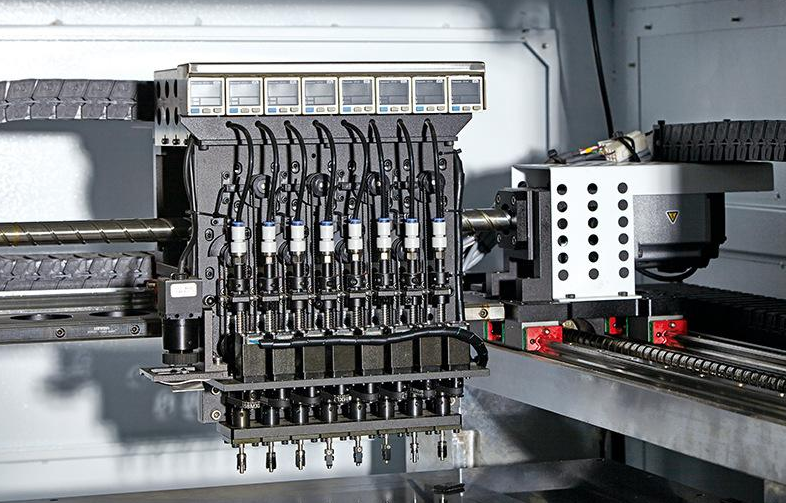

八、貼合頭部壓力傳感器

隨著貼片速度和精度的提高，貼片頭將元件放置在PCB上的“壓力”要求越來越高，這被稱為“Z軸軟著陸”。通過壓力傳感器和伺服電機的負載特性就可以實現。將傳感器置于電路板上，接收瞬時振動，傳感器的振動能量被及時傳遞給控制系統，通過控制系統的調節再反饋到電路板頭部，實現Z軸軟著陸功能。本實用新型貼片頭工作時，平穩、輕巧，若進步觀察，元件兩端浸入焊膏中的深度基本一致，這對防止焊接缺陷，如“立碑”，十分有利。
